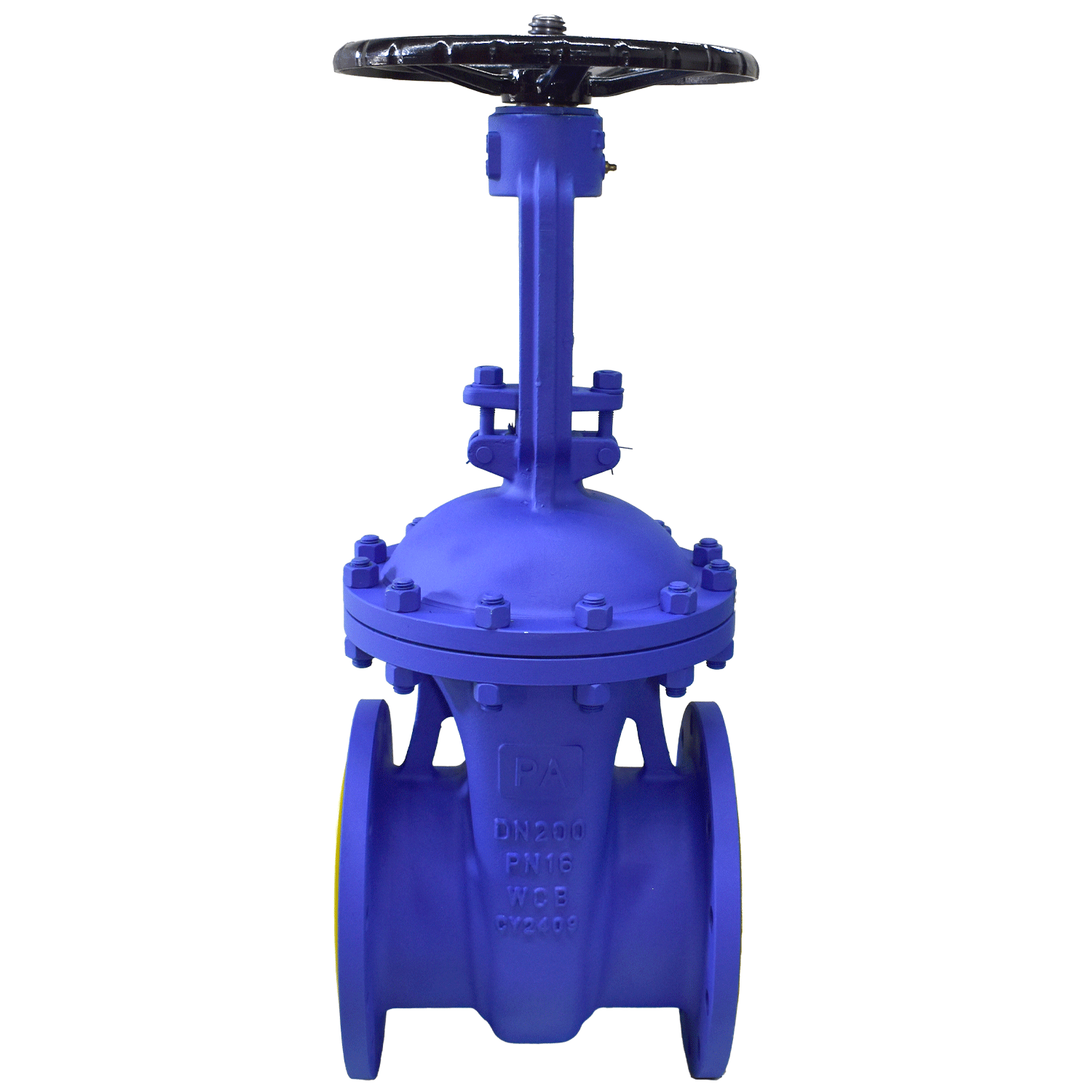

PA546B Kilslidsventil Broby byggmått – Stål – PN16
Gate valve in cast steel DN 50 – 350 PN 16
Produktblad
Certifieringar
| Art.nr | Anslutning | Dim. | Material | Tryckklass | Bygglängd | Genomlopp | Offert |
|---|---|---|---|---|---|---|---|
| PA549B-50 | Fläns | 50 | Stål | PN16 | 180 | Fullt | |
| PA549B-65 | Fläns | 65 | Stål | PN16 | 200 | Fullt | |
| PA549B-80 | Fläns | 80 | Stål | PN16 | 210 | Fullt | |
| PA549B-100 | Fläns | 100 | Stål | PN16 | 230 | Fullt | |
| PA549B-125 | Fläns | 125 | Stål | PN16 | 255 | Fullt | |
| PA549B-150 | Fläns | 150 | Stål | PN16 | 280 | Fullt | |
| PA549B-200 | Fläns | 200 | Stål | PN16 | 330 | Fullt | |
| PA549B-250 | Fläns | 250 | Stål | PN16 | 380 | Fullt | |
| PA549B-300 | Fläns | 300 | Stål | PN16 | 430 | Fullt | |
| PA549B-350 | Fläns | 350 | Stål | PN16 | 480 | Fullt |
| Komponent | Material |
|---|---|
| Hus | Cast Steel GS-C25 |
| Lock | Cast Steel GS-C25 |
| Säte | Stainless steel |
| Skiva | Cast steel |
| Skivhållare <DN 125 | Nodular cast iron |
| Skivhållare <DN 150 | Cast Steel GS-C25 |
| Spindel | Stainless steel |
| Skivmutter | Steel |
| Bult/Mutter | Steel zincplated |
| Packboxpackning | Graphite |
| Bult | Steel zincplated |
| Packbox | Nodular cast iron |
| Bussning | Gunmetal LG2 |
| Bricka | Gunmetal LG2 |
| Handratt | Nodular cast iron |
